KZ系列多回转核级阀门电动装置
 |
功能与用途：
KZ系列核级阀门电动装置适用于300MWe～900MWe压水堆核电厂及其它核设施的阀门控制。根据安全类别不同共分为三类：K1、K2、K3。
KZ系列核级阀门电动装置是一种多回转阀门电动装置，是在引进美国里米托克技术的基础上，自主研制开发的核级阀门电动装置。该系列产品 经国家权威机构检测，性能试验、辐照老化试验、热老化试验、机械磨损老化试验、机械振动试验、加压循环试验，抗震试验及LOCA事故环境试验等各种恶劣环境考核，性能稳定，符合RCC-E-1993、IEEE382-1996、EJ/T1022.11-1996标准的要求。 |

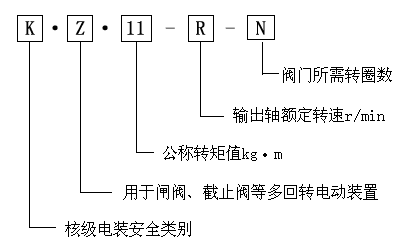

核级阀门电动装置型号表示方法:
核级电装安全类别说明：
- K1—安装在核反应堆安全壳以内，在正常环境条件下和在SL2(安全停堆地震动)载荷下以及在事故期间或事故之后仍能够执行规定的功能。
- K2—安装在核反应堆安全壳以内，在正常环境条件下和在SL2(安全停堆地震动)载荷下仍能够执行规定的功能。
- K3—安装在核反应堆安全壳以外，在正常环境条件下和在SL2(安全停堆地震动)载荷下仍能够执行规定的功能。
核级阀门电动装置使用环境条件：
- 正常使用环境条件
| 环境条件 |
安全类别 |
K1、K2 |
K3 |
环境温度 |
5 ～ 60 ℃ |
5 ～ 50 ℃ |
最大相对湿度 |
100% |
100% |
大气压 |
0.097 ～ 0.106MPa |
0.097 ～ 0.106MPa |
水流 |
从各个方向喷射 |
从各个方向喷射 |
盐份 |
海洋大气 |
海洋大气 |
ｒ辐射累计剂量 |
4.8X105Gy |
2X104Gy |
绝对压力 |
0.49MPa |
0.034 ～ 0.1 MPa |
地震加速度 X 、 Y 、 Z 方向 |
5g |
5g |
- 事故使用环境条件
| 环境条件 |
安全类别 |
K1、K2 |
K3 |
环境温度 |
156 ℃ |
-- |
绝对压力 |
0.56MPa |
-- |
KZ 系列多回转核级阀门电动装置参数表
| 型号 |
输出转矩
（N.m） |
速比范围
|
电机功率
kW |
允许推力
kN |
允许阀杆直径
(mm) |
K·Z·11-R-N |
110 |
18-90 |
0.2 |
35 |
24 |
0.3 |
K·Z·27-R-N |
270 |
15-130 |
0.4 |
45 |
36 |
0.6 |
K·Z·50-R-N |
500 |
11-148 |
1.1 |
90 |
50 |
1.5 |
K·Z·97-R-N |
970 |
12-198 |
1.5 |
150 |
65 |
2.2 |
K·Z·180-R-N |
1800 |
13-230 |
2.2 |
250 |
76 |
3.0 |
K·Z·270-R-N |
2700 |
10-200 |
3.0 |
300 |
89 |
4.0 |
注：表中N为阀门所需转圈数

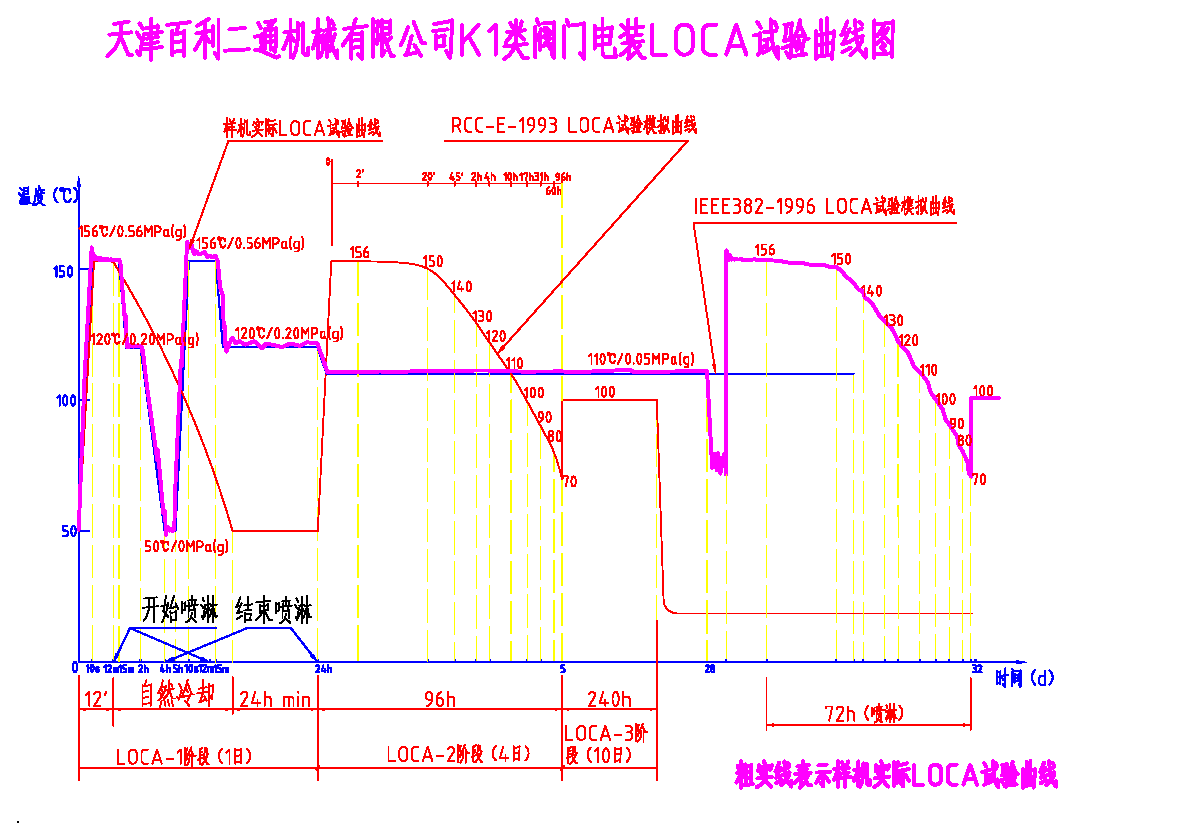

K1 类阀门电装LOCA试验曲线图
