TAG/TAW 系列部分回转阀门气动装置

功能与用途:
        TAG、TAW 系列阀门气动装置是一种输出轴回转角为90°的部分回转型气动执行机构。它可以与球阀、蝶阀等类型阀门组合成气动阀门,也适用于需要90°回转运动的其它机械装置。
         该产品通过配用电磁阀、定位器等附件可以完成开、关两位置动作控制,以及连续动作控制(自动调节控制)的不同需要。用户可根据实际需要进行选用。
工作条件、技术参数:
1.工作气源压力:0.5MPa;
2.输出轴转角:90°±2°;
3.工作环境温度:-20至60 ℃;
4.气源应清洁、干燥,且不含有腐蚀性气体及其它介质;
5.电磁阀电源:AC220V或DC24V;
6.终点行程开关电源:AC380V或DC24V。

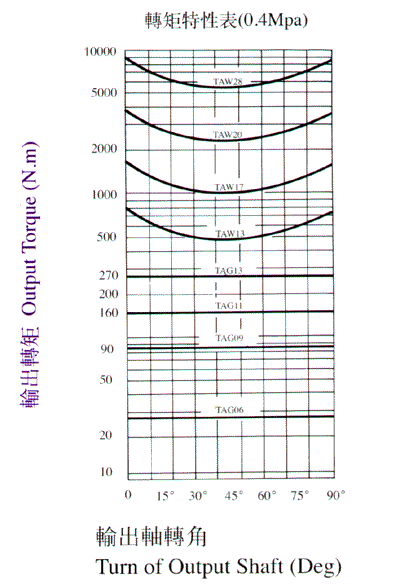

转矩特性表(0.4Mpa):

外形尺寸图及连接图下载(PDF格式)
浏览PDF格式文件,必须下载并安装免费软件 (文件大小20M)
